淋雨试验箱使用注意事项



一、广告



奥德赛创淋雨试验箱会根据您公司对产品提出的要求,推荐最适合贵公司的机型。零配件的高标准的确保每一个细节万无一失。并且我们服务过世界各地的企业。深深知道各产品的环境试验性能,给您选择最适合您的试验设备。








二、适用范围



1、本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K等相对应的国家标准的淋雨测试。　



2、淋雨试验箱是一种人工模拟淋雨的试验箱，众所周知所有处于大气压环境中的元器件及设备，无论是工作状态还是贮存状态，都会不同程度受到各种水(含杂质)的影响，其中淋雨最近见，进行淋雨试验是防止这些设备在经过雨水渗透和淋雨时或之后的工作效能改变程度。



二、淋雨试验箱技术参数

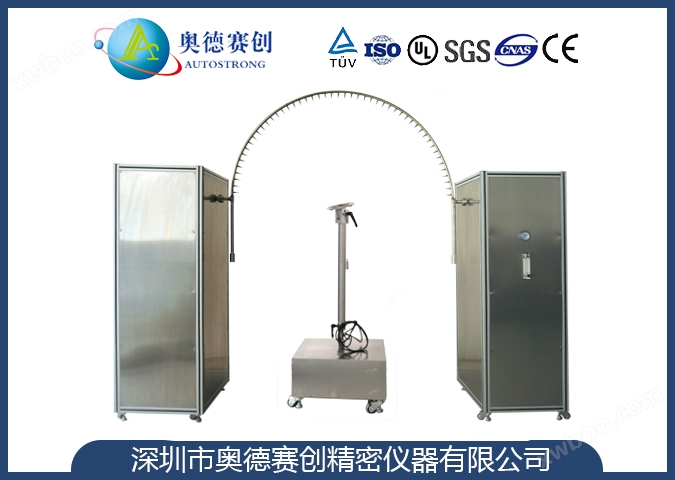

1、喷水环半径:R375mm;



2、喷水管管径:φ16mm;



3、测试产品距离:100mm～600mm;



4、供水管道：设备供水采用PPR管根据箱体分配布置，由设备控制系统柜控制。



5、喷头材质：SUS304不锈钢材料;



6、工作室尺寸(mm)：(500×750×600)(宽×深×高)大小可定制



7、加热方式：采用不锈钢加热管，浅水盘表面蒸发;



8、、箱体内喷淋周期可调，箱门设有观察窗，可观察箱内试样状态。视窗刮雨器，防爆窗。



9、喷水孔直径：￠0.4mm



10、摆管摆角幅度:±45°、±60°、±90°、±180°(可调);



11、试验完成后可自动排除水管内积水。



12、试验时间：0-999min可调控制



13、摆管采用伺服电机驱动，精度高，时间及摆幅准确无误。



14、喷水孔间距:50mm;(每根摆管分别按照IPX3、IPX4标准开好制定喷水孔。)



15、淋雨试验箱气流速度1.0m/s(水流速度可调)



16、.压力表：1只，计时器：1只.



17、载物台转动速度可调(0.7-5转/min)



18、流量：1-15L/min;



19、温度波动度±2℃



20、湿度范围：98%以上;



21、温度范围：RT+10~50℃(可调)，



22、喷嘴夹角可调：120度(IPX3)、180度(IPX4)。



23、水压bar：按规定水流量可调节





三、注意事项



1、管道调速器、试验时间、淋雨时间、转台调速器、电源开关、淋雨开关、转盘开关、摆杆开关。



2、如长期不做试验时，应将水箱中的试验水排出，保持试验箱的清洁。



3、箱内温度保护，防止控温失控影响试验，三相电压欠相相序保护。





四、淋浴循环系统



1、采用原装进口变频器，显示当前速度和设定速度，转盘转速可调



2、淋浴喷头采用高级不锈刚制成，均匀分布在淋浴试验箱顶部采用气雾状喷淋;大雨量喷头分布在试验箱四周，喷淋方向为可调式。大小喷淋切换通过切换电磁阀控制改变水路。大小雨量喷淋管路均有流量计显示雨量大小。
