摆管淋雨试验箱介绍

2019-04-01 [225]





一、摆管淋雨试验箱技术参数





1、摆速调节:0~60°/S




2、定时时间设定范围:0~999h





3、试验台高度:200mm





4、试验台转速:1~9.6r/min,无级调速




5、水源:当地清洁的自来水





6、喷水孔直径:φ0.4mm,配装孔衬套,采用激光打孔





7、喷水孔间距:50mm

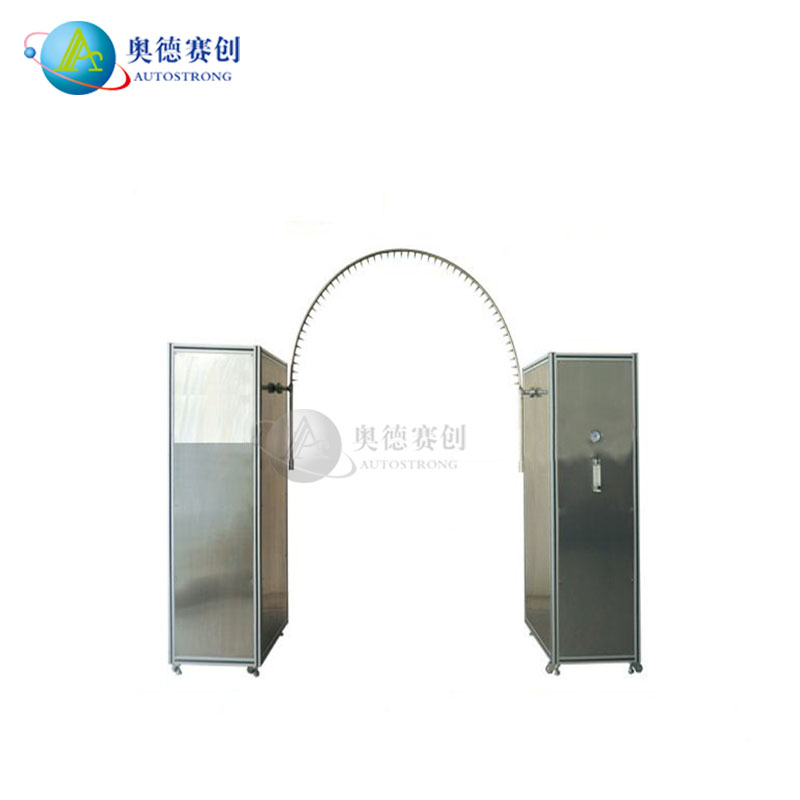

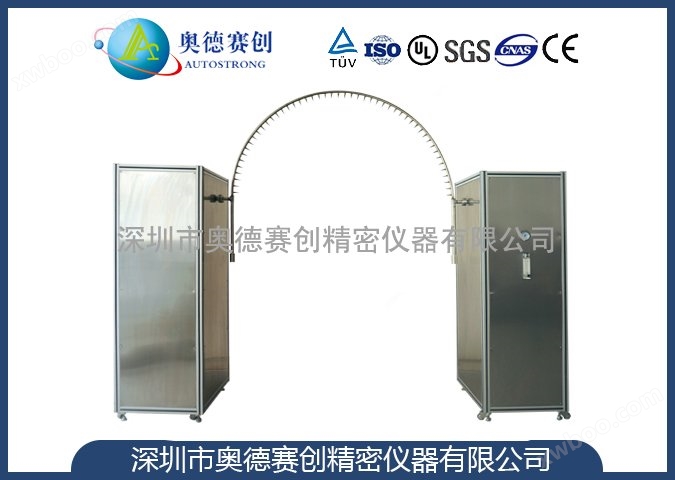

IP3/4摆管防水试验机





8、摆管半径:R400mm





9、淋水压力:约80Kpa





10、摆管管径:φ18mm





11、摆管摆角幅度:0~180°





IP防水试验机






二、摆管淋雨试验箱设计简介





1、箱门设有观察窗,可直接观察淋雨的工作状态。





2、旋转工作台:台面为PVC硬质板(耐腐蚀),由电机带动蜗轮减速旋转,用变频器调速,调整在合适的转速,可直接在人机界面中设定转速。





3、整个箱体采用整体结构,分为上、下、右三部分,上部为工作室,下部为机械室,右侧是电器控制柜。





4、下水道:设计在箱体底部以能迅速排放,不产生积水。





5、供水箱:不锈钢制储水箱,配有水质过滤器,排水阀。




6、喷嘴为可拆式专用喷嘴,采用铜材制作,经过特殊加工而成,每个喷咀的喷淋方向可以调节(45°范围内),最后调节好的喷咀可以调节成一个平 面,对着同一个中心点。





7、箱体内侧采用进口SUS304B不锈钢板,外侧采用A3钢板喷塑处理。





8、摆管驱动装置采用步进电机来调节摆管的摆速、角度,可直接在人机界面中设定。





9、摆管采用不锈钢管制作,半径为400mm,在整个圆周上每50mm均匀分布若干个喷咀。





10、大门密封采用硅橡胶密封材料。





淋雨试验箱





三、摆管淋雨试验箱执行标准





1、GB/T4942.1-2001旋转电机外壳保护分级(IP级)





2、GB/T4942.2-93低压电器外壳防护等级





3、GB/T2423.38-08电工电子产品环境试验-----水试验方法





4、GB10485-89





5、GB4208-08防水试验
