概述:

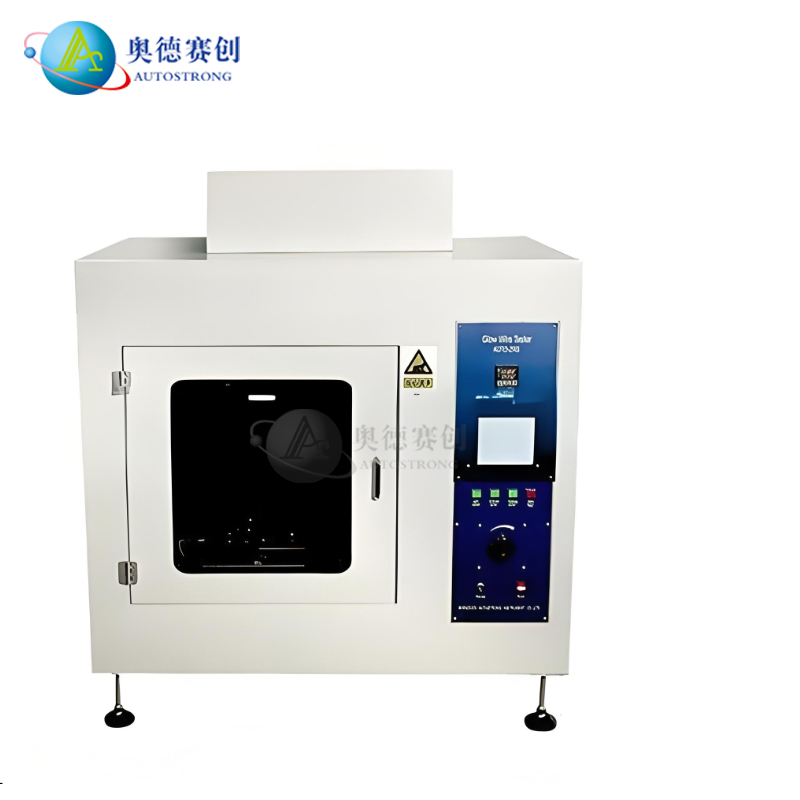

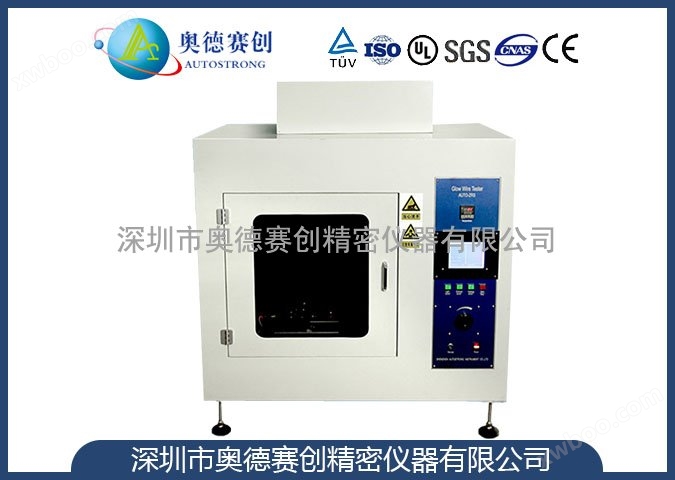

热丝引燃试验仪主要是根据IEC60695-2-20,并参照GB4943.1标准设计制造,能同时满足相关标准要求的试验机设备,主要用于模拟发热元件或热传递源所造成的热应力,适用于电工电子产品、家用电器等器具中的邻近发热源(距离小于13mm)或者热传递源(距离小于13mm)的固体绝缘材料部件由于受热而产生着火危险的试验。
依据标准:
满足标准IEC60695-2-20、GB4943.1等标准。
性能特点:
1、 采用微电脑控制更精确。
2、 独立退火夹具。
3、 专用绕线装置。
4、 采用一键式操作,试验过程中一个按键完成整个试验过程,无需在复杂的按钮间切换。
5、 全彩触摸屏。
6、 超温保护。
7、 过流保护。
工作条件:
1、 电源:AC220V ,1KVA
2、 环境温度:10℃~40℃
3、 相对湿度:≤80%
4、 工作环境应清洁,无腐蚀性介质、无明显电磁干扰,有可靠的地线。
5、 试验室要有排烟系统,或者有能把烟雾引出到室外的空间。
6、 配备实验桌,桌子深度>700mm
技术参数:
热丝要求 |
直径0.50+0.02 mm NiCr (80/20), 电阻:5.26Ω/m |
热丝长度 |
<400mm |
功率密度 |
0 - 0.31W/mm ±0.01W/mm |
最大电流 |
0 - 10A ± 0.5% |
执行标准 |
IEC60695-2-20-2004 参照GB4943.1-2011 |
夹具尺寸 |
样品支承高度:60mm 样品支承间隙:70mm 样品支承与电极间距:35mm 支持样品:W*H*L 14mm*20mm*150mm Max |
绕丝参数 (选配) |
绕丝距离:6mm 重复精度:0.05mm 绕丝配重:5.4N 绕丝方式:手动 支持样品:W*H*L 14mm*14mm*140mm Max |
电气参数 |
220V AC 300W |
箱体容积 |
大于0.5立方 |
基本配置:
1、 主机
2、 绕线架,砝码
3、 排烟管和卡扣
4、 热丝
