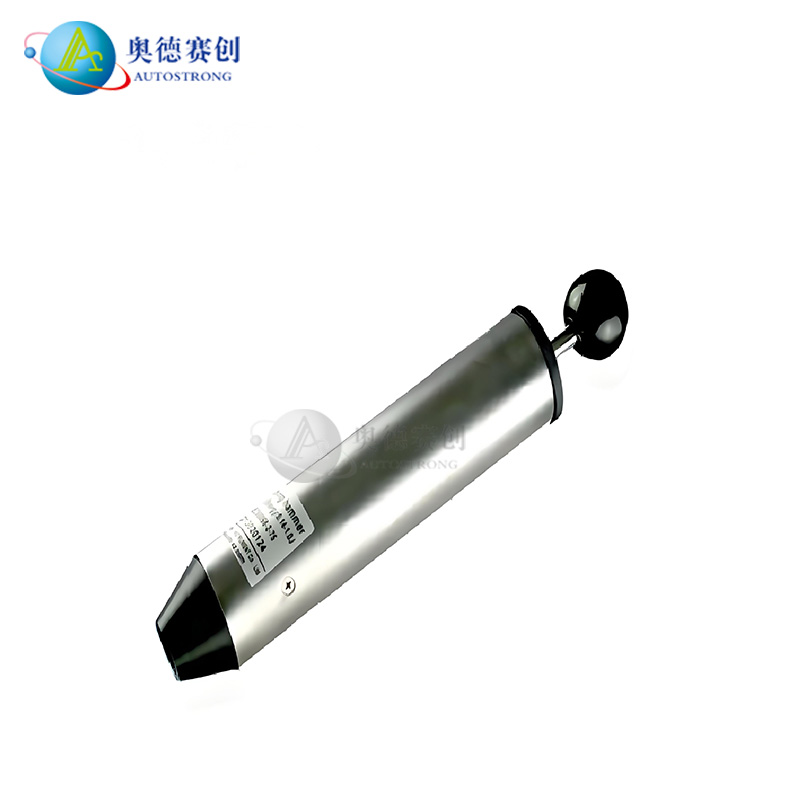

弹簧冲击锤器

简要描述:弹簧冲击器根据GB/T2423(IEC60068-2-75)、IEC60335、IEC60598等标准要求设计制造,用于对电子电工产品的抗撞击能力的测试,是检测电器产品外壳在承受机械外力情况下安全性能必需的试验器具。

  • 产品型号: 0.14—2.0J
  • 厂商性质:生产厂家
  • 更新时间:2023-12-19
  • 访  问  量:217
产品详情

弹簧冲击器根据GB/T2423(IEC60068-2-75)、IEC60335、IEC60598等标准要求设计制造,用于对电子电工产品的抗撞击能力的测试,是检测电器产品外壳在承受机械外力情况下安全性能必需的试验器具。适用于家用和类似用途电器、电子产品、灯具、电器附件的外壳、操作杆、手柄、旋钮、指示灯、信号灯及灯罩等进行机械强度试验,以保证被试产品能够承受可能发生的鲁莽操作和其它意外,使电器产品能够

详细介绍

一、产品概述:

弹簧冲击器根据GB/T2423(IEC60068-2-75)、IEC60335、IEC60598等标准要求设计制造,用于对电子电工产品的抗撞击能力的测试,是检测电器产品外壳在承受机械外力情况下安全性能必需的试验器具。适用于家用和类似用途电器、电子产品、灯具、电器附件的外壳、操作杆、手柄、旋钮、指示灯、信号灯及灯罩等进行机械强度试验,以保证被试产品能够承受可能发生的鲁莽操作和其它意外,使电器产品能够安全可靠的运行。  不会对人产生伤害。

二. 型号规格(订制款除外)



型号             冲击能量

单一能量      0.14±0.01J

                    0.20±0.02J

                    0.35±0.03J

                    0.50±0.04J

                    0.70±0.05J

                    1.00±0.05J

                    2.00±0.10J

六档可调      0.14—1.00J

长 度        300mm

重 量        1570g

壳 体        重量为1250g,外径为50mm,外表镀镍的不锈钢制成

锤 头        重量为60g

冲击元件      包括击发球柄与锤头,重量为250,锤头由白色聚先亚胺制成

三.使用方法:(0.5J弹簧冲击器操作解说)

1. 将被试样品按规定固定好,然后根据要求选择冲击部位。

2. 拉动冲击器的球形捏手,直到释放卡爪卡住锤柄,使冲击器处于准备击发状态。

3. 将冲击器的轴向和被试产品表面垂直,然后缓慢推动冲击器进行冲击器具应具有足够的机械强度,并且其结构应经受住在正常使用中可能会出现的野蛮搬运。通过使用IEC817中规定的弹簧驱动的冲击试验仪对器具施加打击来检查其合格性。

器具被刚性支撑住,在器具外壳的每一个可能的薄弱点上,用0.5J±0.04J的冲击能量打击三次。如果需要,对手柄、操作杆、旋钮和类似零件以及对信号灯和它的外罩也可施加打击,但这些灯或外罩突出外壳要超过10mm或它们的表面积要超过4 Cm2。器具内的灯和它的灯罩,只有在正常使用中可能被损坏时,才进行试验。试验后,器具应显示出没有本标准意义内的损坏,尤其是8.1,15.1和29.1的符合程度不应受到损害,在有疑问时,附加绝缘或加强绝缘要经受16.3的电气强度试验.

如果对一个缺陷是否由之前施加的打击所造成有怀疑,则这一缺陷可不计,接着在一个应经受该试验的新样品的同一部位上施加三次为一组的打击.

单档:根据相关标准要求固定试样,选择冲击试验点,拉动冲击器的操作手柄,冲击器即处于待发状态。将冲击器垂直对着样品表面并与之接触,推动冲击器使其释放,对样品进行冲击试验。  多档:旋转后盖,更换到试验所需冲击能量,下同单档操作。请在水平状态下使用。

四.注意事宜

1. 未使用时,装置应处于释放状态。

2. 弹簧更换或调整后,装置需经计量部门校验方可使用。

3. 本装置为精密仪器,应轻拿轻放,严防摔倒。

4. 存放条件:温度5~35℃ 有干燥剂的盒子。
