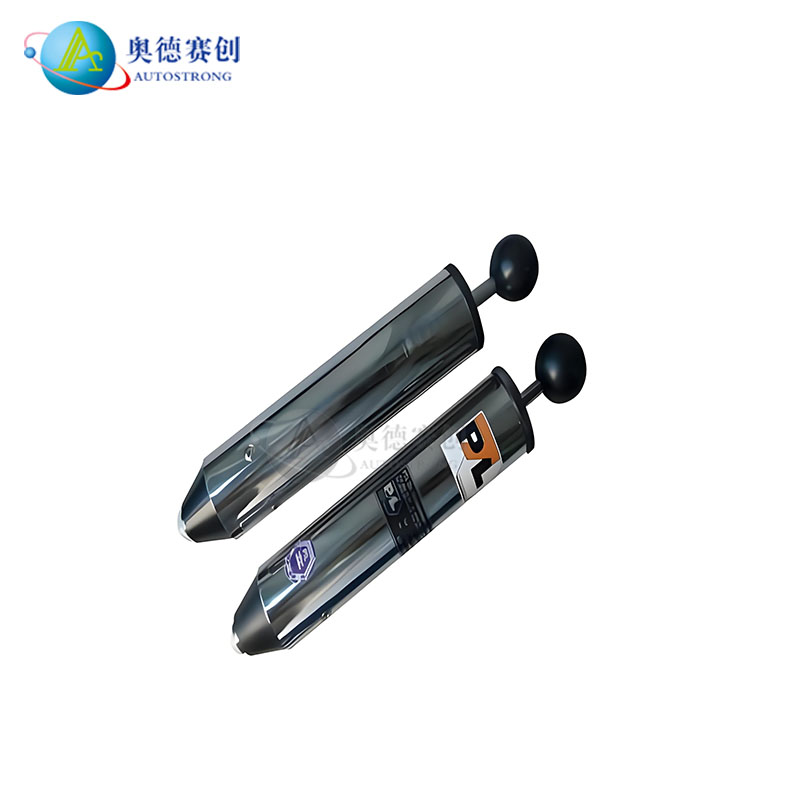

德国PTL弹簧冲击器

简要描述:PTL弹簧冲击器 万用型冲击能量:0.20J±0.020J,0.35J±0.03J,0.50J±0.04J,0.70J±0.05J,1.00J±0.05J可调 F22.50

  • 产品型号:F22
  • 厂商性质:代理商
  • 更新时间:2023-10-31
  • 访  问  量:273
产品详情
产品名称:PTL弹簧冲击器
符合标准:IEC 60068-2-75 / 1997-08 附件 B 等。
简单介绍:分为单档和多档两种。
1.单档冲击能量:
F22.10  0.14J±0.014J
F22.11  0.20J±0.020J
F22.15  0.35J±0.040J
F22.17  0.70 J±0.05J
F22.18  1.00 J±0.05J
F 22.20 2.0J±0.10J
2.万用型冲击能量:0.20J±0.020J,0.35J±0.03J,0.50J±0.04J,0.70J±0.05J,1.00J±0.05J可调   F22.50

PTL弹簧冲击器使用方法
1.将被试样品按规定固定好,然后根据要求选择冲击部位。
2. 拉动冲击器的球形捏手,直到释放卡爪卡住锤柄,使冲击器处于准备击发状态。
3. 将冲击器的轴向和被试产品表面垂直,然后缓慢推动冲击器进行冲击
器具应具有足够的机械强度,并且其结构应经受住在正常使用中可能会出现的野蛮搬运。
通过使用IEC817中规定的弹簧驱动的冲击试验仪对器具施加打击来检查其合格性。
器具被刚性支撑住,在器具外壳的每一个可能的薄弱点上,用0.5J±0.04J的冲击能量打击三次。
如果需要,对手柄、操作杆、旋钮和类似零件以及对信号灯和它的外罩也可施加打击,但这些灯或外罩突出外壳要超过10mm或它们的表面积要超过4 Cm2。器具内的灯和它的灯罩,只有在正常使用中可能被损坏时,才进行试验。
试验后,器具应显示出没有本标准意义内的损坏,尤其是8.1,15.1和29.1的符合程度不应受到损害,在有疑问时,附加绝缘或加强绝缘要经受16.3的电气强度试验.
如果对一个缺陷是否由之前施加的打击所造成有怀疑,则这一缺陷可不计,接着在一个应经受该试验的新样品的同一部位上施加三次为一组的打击.
注意事项:冲击器经校验后,不要拆卸和随意调整弹簧的压缩量,否则影响冲击能量。
