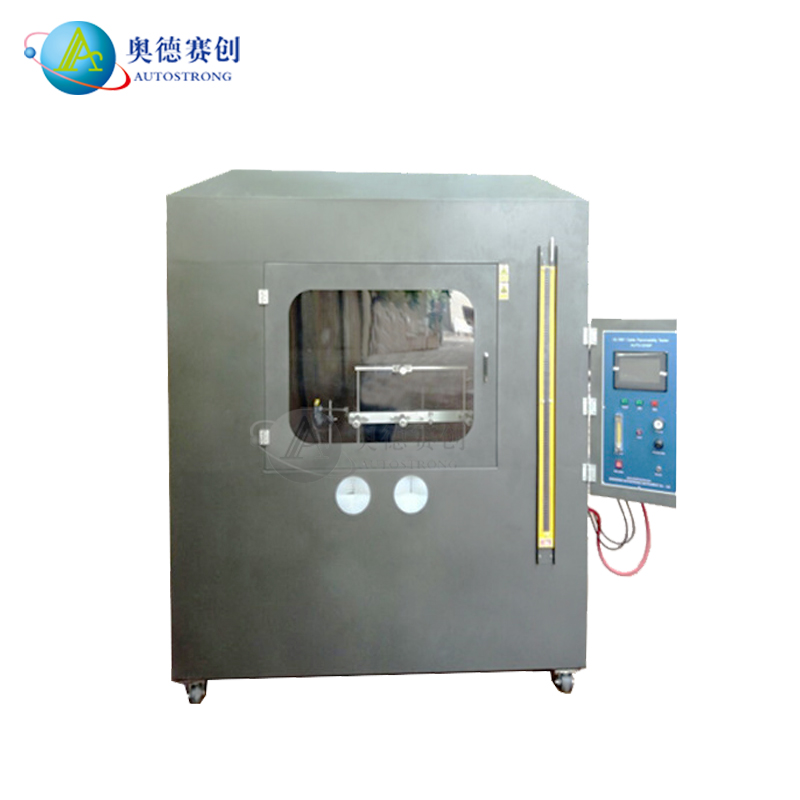

UL1581 水平垂直燃烧试验仪

 概述：  UL1581 平垂直燃烧试验装置根据 UL1581 标准的相关条款要求而设计制造的, 用于对成品 电线电缆或软线进行 1060 垂直燃烧和 FT1 试验、1061 电缆燃烧试验、1080VW-1（垂直试样） 燃烧试验、1090 电器用线水平试样燃烧试验和 1100 水平试样/FT2 燃烧试验,以评定电线电缆 或软线着火时向附近的可燃性物质传播火焰的能力。   依据标准：  满足 UL1581 FT1、VW-1,FT2 等标准。

技术参数：

 计时装置 ：6000X0.1s

燃烧角度 ：0°、20°

火焰标准： ANSI/ASTM D 5207

燃烧器标准： ANSI/ASTM D 5025

 温度检测： MAX 1000°C

气体流量 ：ml/min ±0.1%

热电偶 ：NiCrφ 0.5

铠装： ±0.1%

检验时间： 50W /25mm/84±2S 500W/55mm/54±2S

铜块重量： 10 ± 0 .05 g (安装前)

气体类别： 纯度>98%的甲烷

气管内径： φ 8.5mm

 箱体容积： 大于 4 立方

基本配置：  1、主机 2、接物盘 3、距离规 4、FT 夹具 5、VW 夹具 6、棉布

性能特点：

 1、 采用微电脑控制更精确。

  2、 全彩触摸屏控制。

 3、 本试验箱体采用静电喷涂，具有外观美观、防锈防腐等特点。

 4、 箱体顶部设有强力抽风排烟系统，在试验完成时，与送风系统同时打开，能将废气排出 到外；试验过程中，此系统为封闭状态。

 5、 外壳配有操作孔，能方便的手伸入进行操作。

 6、 温度校准系统由直径 0.5mm 热电偶加进口高导电率的电解铜组成。

 7、 提供 X、Y、Z 三轴自由移动，方便试样及夹持试样。

 8、 多功能夹具，满足水平燃烧和垂直燃烧试验。

工作条件：

1、 电源：AC220V ，500VA；

 2、 环境温度：10℃～40℃；

 3、 相对湿度：≤80%；

 4、 工作环境应清洁，无腐蚀性介质、无明显电磁干扰，有可靠的地线；

 5、 试验室要有排烟系统，或者有能把烟雾引出到室外的空间；

 6、 配备实验桌，桌子深度>700mm；

 7、 纯度为 98%以上的甲烷气体，同时配备减压阀门，阀门能够把气瓶的出口压力减到 0.1-0.2Mpa 之间。
