概述:

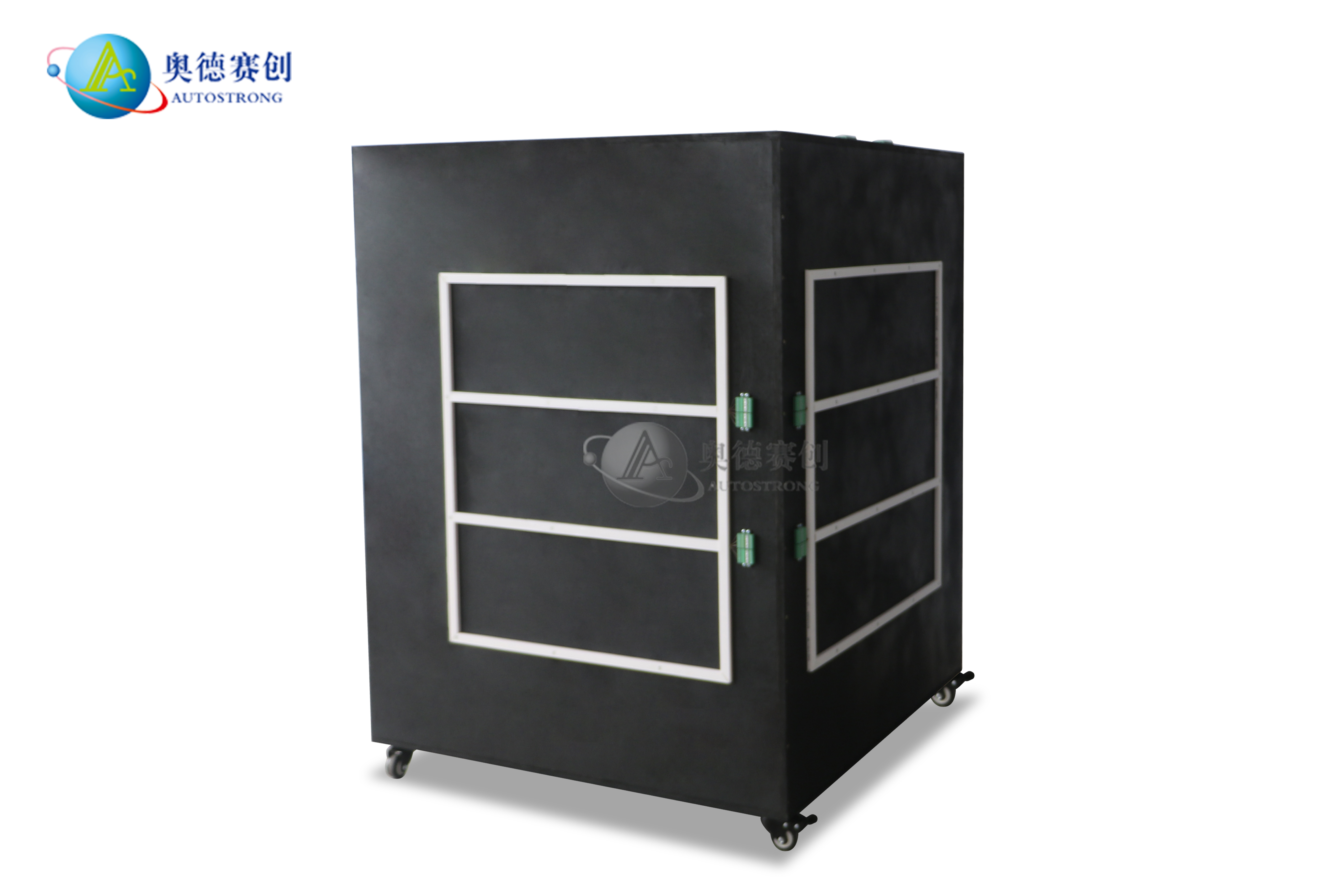

测试角是根据国家标准GB4706.1-2005(IEC60335-1:2004)第11章“发热”的测试要求设计制造的,主要用于检测器具在工作时,其周围环境不应达到过高的温度。根据实际被测试样品不同,可定做不同分布规格、测温点数量测试角。
依据标准:
满足标准GB4706.1-2005、IEC60335-1:2004等标准。
性能特点:
采用耐高温油漆配合优质木板制成。全部热电偶由端子引出,方便客户引出到温度巡检仪。
工作条件:
1、 远离高温、腐蚀性场所;
2、 相对湿度:≤80%。
技术参数:
项目 | 技术参数(长X宽X高 单位:mm) | ||
常规尺寸 | 600X600X800 |
|
|
布点数量 | 25(9+8+8) |
|
|
布点方式 | 100X100±10 |
|
|
布点方式UL | 76X76±5 |
|
|
热电偶 | 美国OMEGA K型 热电偶,直径<0.3mm | ||
温度精度 | 热电偶实际焊接精度 :±0.3℃ MAX | ||
测试铜片 | 材质:黄铜,直径15mm厚度1mm |
