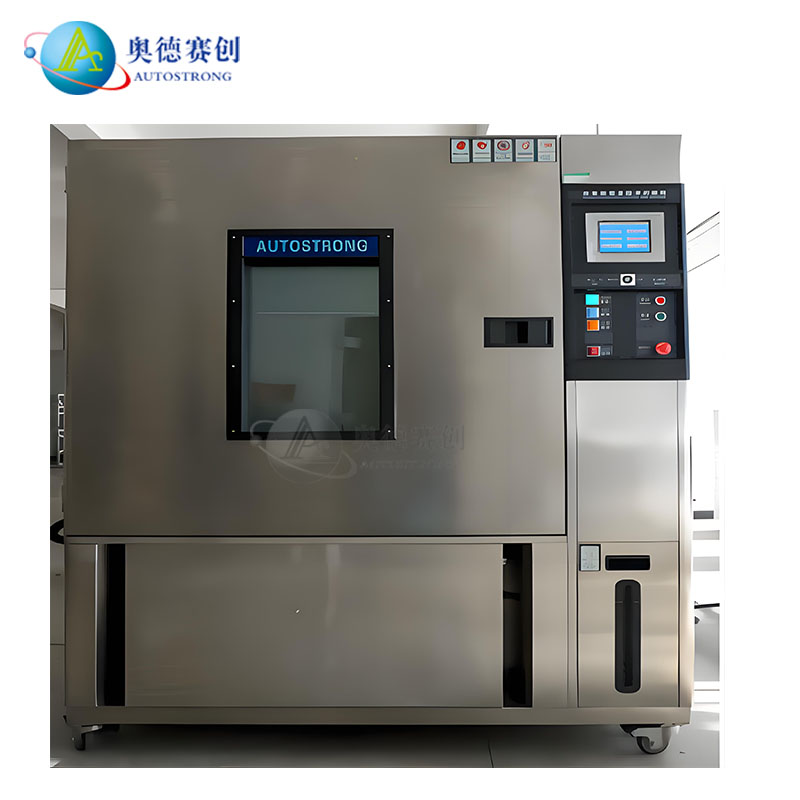

可程式恒温恒湿试验箱
本产品是根据用户要求,参照GB10592-89高低温变化试验箱,GB10586-89湿热试验箱相应技术条件制造。主要为航天、航空、石油、化工、军事、汽车(摩托车)、船舶、电子、通讯等科研及生产单位提供温湿度变化环境,供用户对整机(或部件)、电器、仪器、材料等作温湿度试验,以便考核试品的适应性或对试品的行为作出评价。是新产品研制、样机试验、产品合格鉴定试验全过程必*可少的重要试验手段。
产品具有以下基本特点:
1、试验系统结构设计先进合理,制造工艺规范,外观美观、大方。
2、该试验箱主要功能元器件均采用世界*牌配置(含金量高)、技术原理先进可靠、噪音与节能得到控制——其性能可替代国外同类产品。
3、零部件的配套与组装匹配性好,主要功能元器件均采用具有国*先进水平的原*进口件,提高了产品的安全性和可靠性,能保证用户长时间、高频率的使用要求。
4、设备具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、不污染环境及危害人身健康。
5、控制柜内所有电线均有专用设备打印制作的序号和编号,线路清楚,一目了然。产品满足GJB1032-90,GB2423.1-89,GB2423.2-89,GJB150.3-86,GJB150.4-86, GB/T13310-91,GB2423.10-95,IEC68-2-6(FC)等试验标准及方法。
一,设备技术协定
设备名称 | 可程式恒温恒湿试验箱 | |
型 号 | ||
容积L | 80L | |
温湿度控制仪表 | 可编程韩国进口temi 880,触摸屏输入中英文切换,120组1000段 支持RS232通讯或RS485通讯,支持PC监控和数据保存 | |
测试区尺寸 | 40*50*40 CM(宽×高×深) | |
外型尺寸 | 97*136*97 CM(宽×高×深) | |
性
能 | 温度范围 | - 70 ~ +150℃ |
湿度范围 | 20%至98%RH | |
温度波动度 | ±0.5℃ | |
温度均匀度 | ±2℃ | |
湿度偏差 | ±2%R.H | |
升降温速率 | 1~3℃/min(控制非线性情况下) | |
外壳材料 | SUS#304高张力不锈钢板,并经多道薄膜游离层表面处理 | |
内箱材料 | SUS304#镜面不锈钢板。 | |
保温材料 | 聚安酯发泡或高密度超细进口玻璃棉。 | |
结 构 及 部 件 | 观察窗 | 采用导电膜钢化玻璃,照明设备使用飞利蒲PL-S 11W内启动日光灯。 |
风机 | 离心风机 | |
加热器 | U型鳍片式304#无缝钢高速加温电热器。 | |
制冷压缩机 | 采用法国泰康压缩机 | |
制冷配件 | 中国台湾中力蒸发器、马尔风机等 | |
制冷方式 | 采用风冷式 | |
样品架 | 二层 | |
电气配件 | 国内知*品牌电气元件 | |
配线方式 | 本公司电控配线方式按照国际电工标准执行 | |
保安装置 | 压缩过热保护、超温保护、加湿缺水保护 | |
电源 | AC220V 50Hz | |
符合标准 | GB/T2423 1-4,GB10592、GB10586标准 |
二, 温湿度对照表:
三、配置清单
恒温恒湿配置表 | |||
序号 | 名称 | 产地品牌 | 备注 |
1 | 控制器(含R232通讯及软件) | 韩国三元 | TEMI880 |
2 | 电磁开关 | 中国台湾台安 | CU-11 CU-16 CU-18 |
3 | 热继电器 | 中国台湾台安 | 380V5.5-8.5A(8.5-12.5A) |
4 | 中间继电器 | 日本欧姆龙 | MY2J |
5 | 时间继电器 | 日本CKC | AH3-2 |
6 | 欠逆相继电器 | 日本CKC | 三相电源配套HR-3 |
7 | 超温保护 | 韩国RAINBOW | TS-320S |
8 | SSR | 香港艾克斯 | ASR03-325DA |
9 | 温湿度传感器 | 中国台湾宣荣 | PT100 |
10 | 照明灯 | 德国欧司朗 | 220V13W |
11 | 信号指示灯 | 上海天亿 | LA12D |
12 | 闪光蜂鸣器 | 上海天亿 | LA42S |
13 | 机床控制变压器 | 中国台湾华达 | 500W |
14 | 无熔丝开关 | 中国台湾士林 | 380V/40A/60A/100A |
15 | 按钮开关 | 中国超能 | CNDA1 |
16 | 加热器(加温和加湿) | 中国台湾隆星 | 定制 |
17 | 循环风机 | 中国台湾利铁 | 220V60W |
18 | 风轮 | 中国台湾尚昱 | 6F |
19 | 水泵(恒温恒湿专用) | 香港华星 | 500ML/MIN |
20 | 液位开关(恒温恒湿专用) | 香港华壬 | 300V |
21 | 纯水装置(恒温恒湿专用) | 中国台湾优尼克 | 50L |
22 | 防汗线 | 中国台湾GOOLMAX | 24VDC50W |
23 | 多层真空玻璃视窗 | 香港庆强 | 定制 |
24 | 高温线 | 中国成天泰 | 选配 |
25 | 电线电缆 | 中国成天泰 | 选配 |
26 | 压缩机 | 法国泰康原*进口 | 选配 |
27 | 冷凝器 | 中国台湾科威力 | 定制 |
28 | 冷凝风机 | 德国顿力 | 220V350M |
29 | 干燥过滤器 | 丹麦丹佛斯 | DCL032/085 |
30 | 膨胀阀 | 丹麦丹佛斯 | TS2 |
31 | 电磁阀 | 日本SANHUA CNINA | AC220V |
32 | 扳式换热器(复叠式采用) | 日本东联 | CB14-20HSR16 |
33 | 蒸发器 | 中国台湾中力 | 定制 |
34 | 制冷剂 | 美国杜邦 | R404A/R23 |
35 | 冷冻油 | 英国冰熊 | RL32H |
36 | 油分离器 | 美国ALCO | 大型系统配套55824 |
37 | 气液分离器 | 中国台湾富洲 | 3/8″ |
38 | 高低压开关 | 日本鹭宫 | 大型系统配套D606M |
39 | 油压开关 | 日本鹭宫 | 大型系统配套C106S |
40 | 工艺阀 | 中国台湾富洲 | 1/4″ |
41 | 避震软管 | 美国帕丽斯 | 大型系统配套P5、P8 |
42 | 铜材杂件 | 中国台湾雄德 | 选配 |
四、设备使用条件
1、电 压: 单相 220V±10%; 50 Hz;
2、环境温度: 5~28℃;(可达35℃,但会影响部分性能);
3、环境湿度: <85%R.H(25℃);
4、大气压: 86~106Kpa;
5、环境条件:设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其他热源直接辐射。
6、设备应水平放置于通风良好的试验室内,周围应留有充足的空间供操作维护之用。
五、质量保证体系
1、质量保证体系
本公司严格按照ISO9001质量管制体系、ISO14001环境管理体系、欧洲CE产品认证之要求执行。
2、质量筛选
我司有专门仪表老化台、电机试验台、机械振动台及环境试验室等设备及设施对元器件的进厂进行高温、低温、湿度、振动等检验严格把关;在生产过程中,对每一工序进行自检、互检再经质量部门检验合格后才流入下一工序;产品出厂时由智慧高低温巡检仪(D64-2型)并配以专门的高精度测试铂电阻,进行严格的出厂检验。
配备技术资料及附件
技术资料:产品合格证、产品使用说明书、保修卡、仪表使用说明书;上位机通讯软件光盘、通讯线缆1条;
附件:不锈钢网格试样架两套;溢流水管1根;
六、售后技术服务
1、在遵守产品注意事项、安装及使用规则的条件下,产品自发货之日起,因产品本身质量引起的故障壹年内免费保修,并负责终生维修服务。
2、若产品出现质量问题,在接到报修电话(或传*件)实行15分钟内电话回复,若电话里不能解决问题,则在24小时内由我司专业维修人员上门处理。
3、在保修期内我公司将每隔6个月上门对产品作免费保养;终生负责维修保养。
4、我司长期为用户免费提供产品使用、维护咨询、技术咨询服务;保修期外,长期提供零配件,收费标准合理(包修期外只按配件成本价收取相应费用)。
5、我司设有专门培训部,不定期对技术人员、销售人员和客户使用人员进行专业技术培训,使其能够在最短时间内为用户排除设备故障,保证用户工作的顺利进行。
6、我单位除对本单位产品进行维护保养外,还有能力对其他厂家提供的环试产品(包含国外同类产品)进行维修、改造、升级和长期维保服务.
