淋雨试验箱的一些参数

2019-03-29 [264]


淋雨试验箱的参数





一、降雨和吹雨



1、可实现雨滴直径为0.5~4.5mm。



2、水平风速0~18m/s可调,风源相对于试验样品的方向,能使雨从水平方向变到45°角而均匀地对试验样品一侧面吹打。



3、执行标准:GJB150.8A-2009*装备实验室环境试验方法 第8部分:淋雨试验



4、降雨强度3cm/h、5cm/h、8cm/h、可调节和设定,连续降雨时间≥4小时。

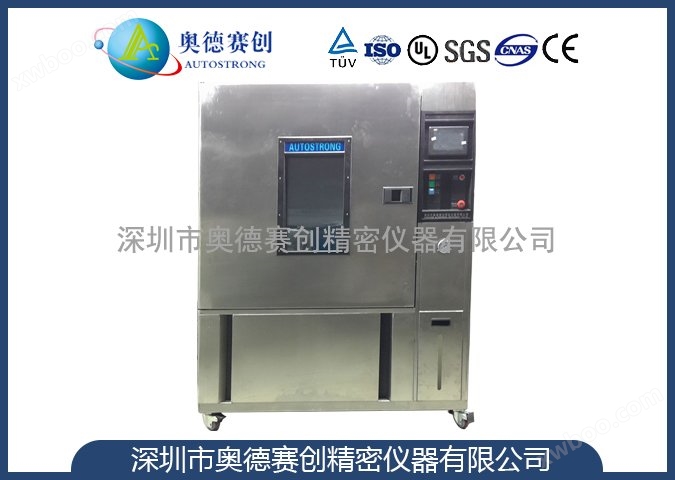

淋雨试验箱





二、滴雨



1、雨滴均匀降落,使试验台面上样品所有向上的表面在试验期间能同时经受到雨滴;



2、直流电动升降马达驱动,不锈钢丝杆、滑轮导轨辅以锁紧螺母升降装置;



3、水箱板:水箱采用USU304#不锈 (其中下封板有安装针座的螺纹孔);



4、水箱边框:工业合金铝(表面氧化);



5、水箱升降导轨:成型导轨、胶质滑轮导轮;



6、降雨量:3mm/min~8 mm/min可调,用户自设定参数( 误差:+0.2mm/min);



7、孔 距:25mm;



8、喷嘴为方格喷雾点阵或其它交错的点阵;



9、具备从高1m处匀速降落的雨水且试验持续时间大于15min的试验能力;



10、滴水箱采用真空设计,配以氧化合金铝及高防锈不锈钢材质构造,喷咀接触位黄铜锥形设计,方便及时安装及更换针咀;



11、雨滴直径范围:0.5~4.5mm ;



12、试验时间:0-999min (可设定及中央控制)。



13、滴水孔径:¢0.8mm;



14、铝合金和不锈钢机身;

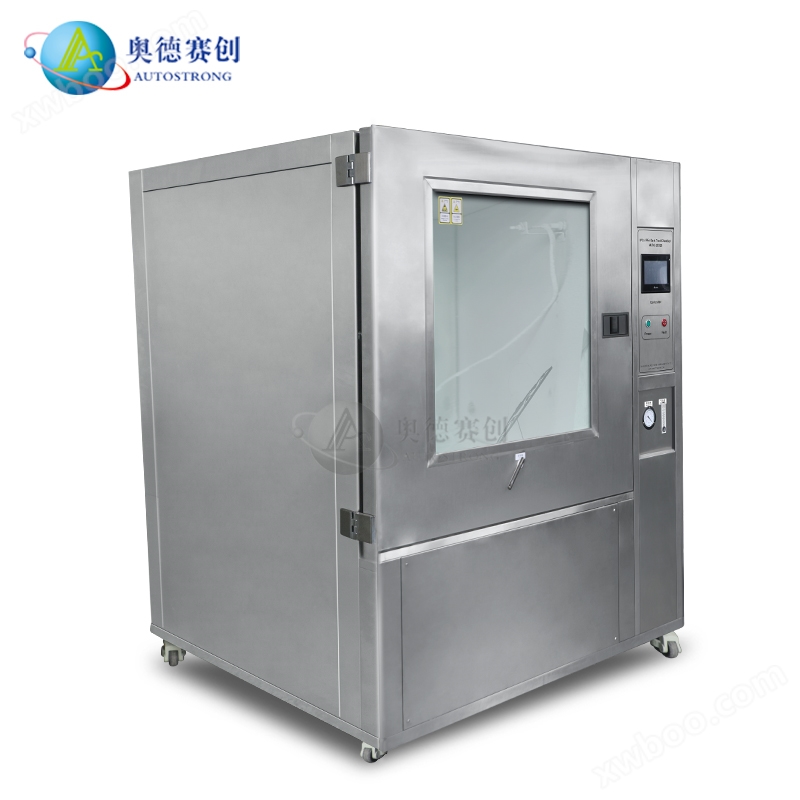

淋雨试验箱




三、强化



1、如需做程序二测试,请告知受测产品长、宽、高的尺寸,产品的重量。



2、针对大尺寸产品,需按程序二制作,本方案书不含程序二方式,需另做室体。




四、室体参数配置



1、运行方式:程序控制运行;单项手动控制运行;



2、材料:静电喷塑薄板外壳



3、设定方式:触摸式(压电);



4、工作室门:平拉门,带钢化玻璃观察窗;



5、外部尺寸:约W5000×D1450×H3200mm;



6、风机叶轮:铝合金喷塑材料;



7、风机:轴流风机;



8、承载≥100Kg、安装样品的面积≥φ1200;



9、旋转台面:304#;



10、滴水盘:304#;

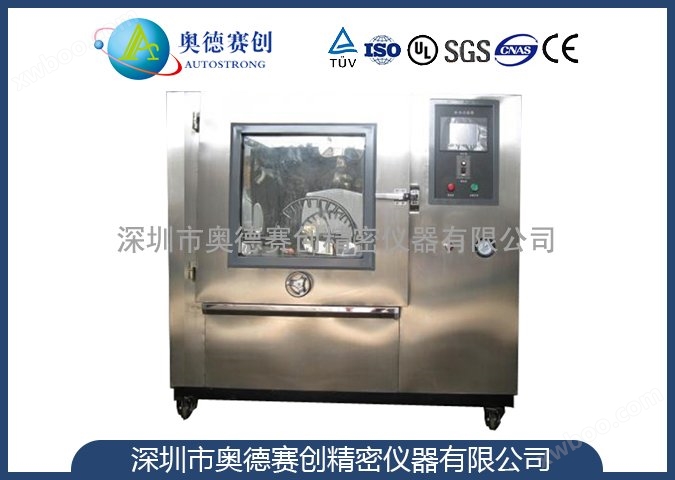

淋雨试验箱




11、内体:304#;



12、试件*尺寸:600mm×600mm×600mm;



13、控制器:显示器 7"彩屏人机界面;



14、滴雨试验室内部尺寸:约W3100×D1400×H2000mm;



15、淋雨板尺寸:W1000×D1000×H40mm;



16、支架型材:304#;



17、可保证安装在旋转台上的样品的四个不同方向进行“1.3”要求的试验;



18、转速范围:1~5rpm/min连续可调,可设定自动工作;



19、控制方式:PLC、变频器、步进电机等控制;



20、安全装置:漏电保护器、风机过热、过流保护、缺水保护等。



21、输入风速仪、流量计、水压表;



22、设定精度:时间:1秒,风速1米/秒;



23、电源*电流(A) 45 、功率(KW)30 、重量(kg) 约1700;



24、电源:AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线;



25、工作台转速:1rpm/min;
