淋雨试验箱的价格以及系统构造

2019-03-29 [290]



一、产品概述:



淋雨试验箱能模拟各种高低温淋雨环境,适用于检测电子、汽车、金属等产品满足GJB150A3/4各种恶劣环境下的可靠性及稳定性能等参数。将提供给您预测和改进产品的质量和可靠的依据。




淋雨试验箱





二、操控系统





1、资料及试验条件输入后,控制器具有荧幕锁定功能,避免人为触摸而停机。



2、具有9点故障讯息提示,运转中发生异常状况,即刻切断电源,并于荧幕上显示故障原因。



3、可提供温湿度线性直接信号输出至温湿度记录器,以了解测试条件状态,进而提高检测信赖度



4、采用进口日本UNIQUE或韩国TH500超感度液晶(LCD)显示,触控式控制器,荧幕操作简单,程序编辑容易。



5、资料记忆保存EEPROM(可保存10年以上),具有两个USB接口,方便用户保存历史数据。



6、具有PID自动演算功能,可将温湿度变化条件立即修正,而使温湿度的控制更为、稳定。



7、具有RS-232或RS-485通迅界面及连线软体,可于电脑上设计程序、监视试验过程并执行开关机等功能。



8、具有160组程序1600段999循环的容量,每段时间设定99小时59分钟。



9、控制器操作界面设中、英文可共选择,且即时运转之曲线图可由荧幕显示。





三、箱体结构:





1、大型观测视窗附照明灯保持箱内明亮,且利用发热体内嵌式多层防爆玻璃,随时清晰的观测箱内状况。



2、箱体左侧配直径50mm或80mm或100mm的测试孔,可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明,标准配置50mm)。



3、机器底部采用高品质可固定式PU活动轮。



4、箱体内胆采用进口_不锈钢SUS#304,箱体外胆采用SECC钢板+粉体烤漆,增加了外观质感和洁净度。



5、箱体采用数控机床加工成型,造型美观大方,并采用无反作用把手,操作简便。

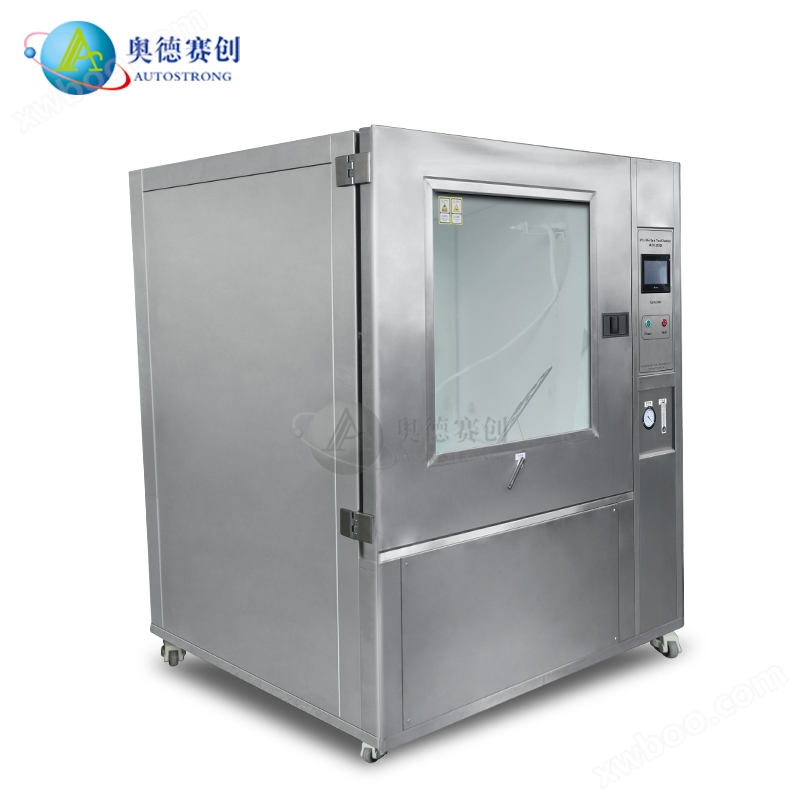

淋雨试验箱




四、垂直降雨试验装置





1、滴水范围 740X740MM



2、滴水孔数 37X37=1369个



3、滴水孔内径 0.4MM



4、水箱: 水箱尺寸 800х800MM



5、滴水孔之间距离 20X20MM





五、供水装置:



1、玻璃流量计 7L/min 1个15L/min 1个



2、二路供水出口12.5L/ min(1/2寸), 垂直降雨试验专用,摆管式防淋水试验专用。



3、水泵(AC380V 50HZ 0.75KW 流40L/Min 1台





六、升降旋转台:



1、旋转台高度可调.



2、旋转台内马达(DC24V 含减速机 减速比1:300) 一个,转台转速1r/min



3、不锈钢旋转台面(ф300mm) 一个,旋转台倾斜0-15可调





砂尘试验机




七、摆管式防淋水试验装置



1、工作电源:AC220V 50HZ



2、摆管摆动接近180可调;做IPX3试验时,完成一个摆动周期(2120)为4S;做IPX4试验时,完成一个摆动周期(2350)为12S



3、AC步进电机(220V ,50HZ) 减速机(1:60)+各一台



4、摆管半径R400、管外径Ф19,材料为不锈钢管,射水孔直径为Ф0.4,每个喷水孔平均流量为0.07L/min





八、风路系统



进口多翼式送风机强力送风循环,避免任何死角,可使测试区域内温湿度分布均匀。

风路循环出风回风设计,风压风速均符合测试标准,并可使开门瞬间温湿度回稳时间快。



九、制冷系统



冷机采用法国原装泰康铁甲武士全封闭或德国谷轮半封闭压缩机组。冷冻系统采用单元或二元复叠式低温回路系统设计。

制冷剂采用环保冷媒R134a/R404a/R23。
