购买淋雨试验箱首选-深圳奥德赛创

2019-03-29 [270]



 一、淋雨试验箱的材质





  1、设计一块超大可视玻璃门,试验时可以清楚地观测到试验箱体内被测试样的状况。





  2、淋雨试验箱底部采用高品质可固定式PU活动轮,方便客户自由移动到指定位置。





  3、循环用水不锈钢水箱和水泵,压力控制采用水压表和可调节水阀。





  4、吸水电机将水箱中的水压入管道,通过调节泄压水阀,保持规定的流量和压力从摆管或旋管的喷嘴喷出。





  5、淋雨试验箱高压水泵提供摆管和旋管的水源并保持足够的压力,流量精度调节塑料管转子流量计。





  6、试验箱采用优质不锈钢板数控机床加工成型,造型美观大方,圆弧型设计,线条流畅自然。





  7、交流电子无级调速器调节旋管的转速,减速电机驱动旋管。

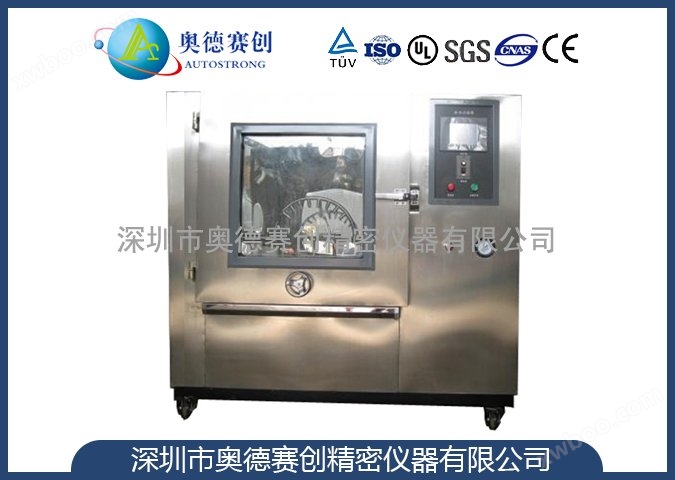

淋雨试验箱




  8、喷淋摆管、摆杆、样品旋转台、喷嘴及配件均采用不锈钢和PVC板材料制作。





  9、摆管立柱内部采用槽钢焊接,保证摆管在摆动时不晃动。





  10、摆管摆动的传动装置设计合理,制作精密,由先进的步进电机加减速机驱动。(可选配伺服电机)





  11、设备配备有足够大的水箱以供摆管和旋管喷水之用,用水采用当地清洁的自来水,配备水过滤器。





  12、样品旋转台载重30公斤,并且可以水平方向360度旋转。







  二、淋雨试验箱的参数





  1、喷孔间距:12.5mm





  2、旋管角度:360°旋转





  3、喷孔直径:φ1.2mm





  4、旋管水流量:25.4L/min可调





  5、转臂长度:500mm

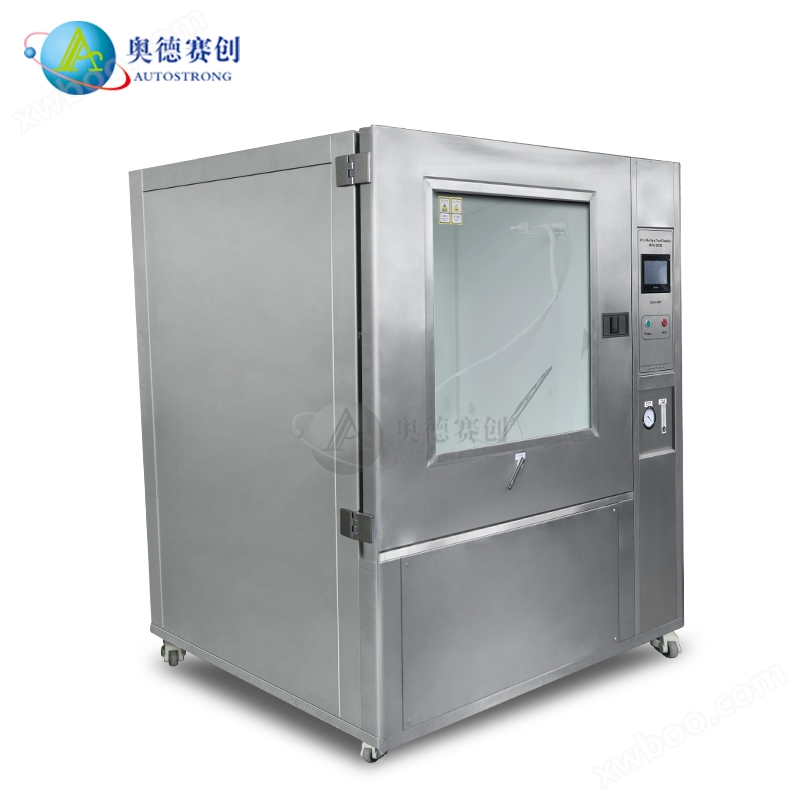

淋雨试验箱





  6、满足国标GB/T10485-2007内直(旋)管淋雨试验要求,其他标准内无此要求。





  7、喷管通径:φ16mm





  8、旋管喷水水压:98kpa可调





  9、喷孔个数:40





  10、喷管转速:23r/min





    三、淋雨试验箱操作系统:





  1、摆管、旋管和转台分别独立的控制系统。





  2、时间设定分别控制几个独立的系统。





  3、选择摆管则旋管无法启动,选择旋管则摆管无法启动。





  4、淋雨试验箱设备的控制部分设计在设备的右侧,分布有控制器、控制开关等,操作方便,简单,易于维护。





  5、采用进口施耐德执行元器件,有效保证试验按标准运行。





  6、控制器采用PLC可编程控制器,可分别对摆管、旋管、转盘、水泵和试验时间进行控制。




试验箱






  四、参数





  1、试验台转速:1r~10r/min





  2、转台尺寸:φ300mm





  3、摆管摆角幅度:0~±180°可调(理论数值)





  4、喷水环半径:R200mm、R400mm





  5、样品架承重:30kg(可根据客户要求定制)





  6、时间设定范围:0~9999h





  7、每孔平均水流速度:0.07L/min或0.6L/min





  8、喷水孔径间距:50mm





  9、喷水管管径:φ16mm





  10、喷水孔数量:R400mm-25个,R200mm-12个





  11、喷水孔径:φ0.4mm或φ0.8mm





  12、摆速调节:无级调节
