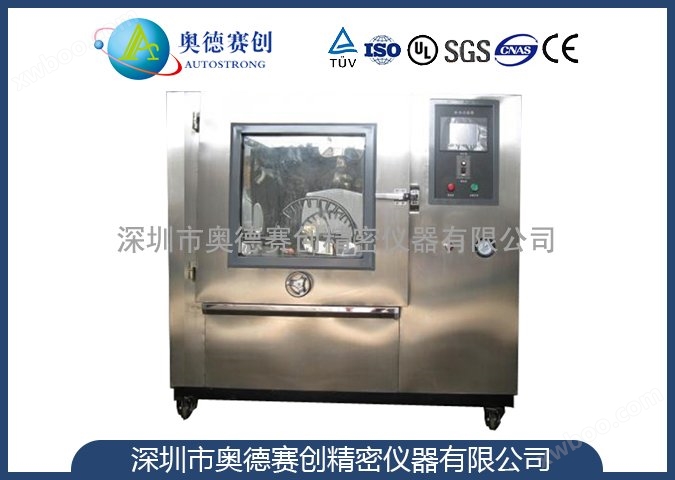

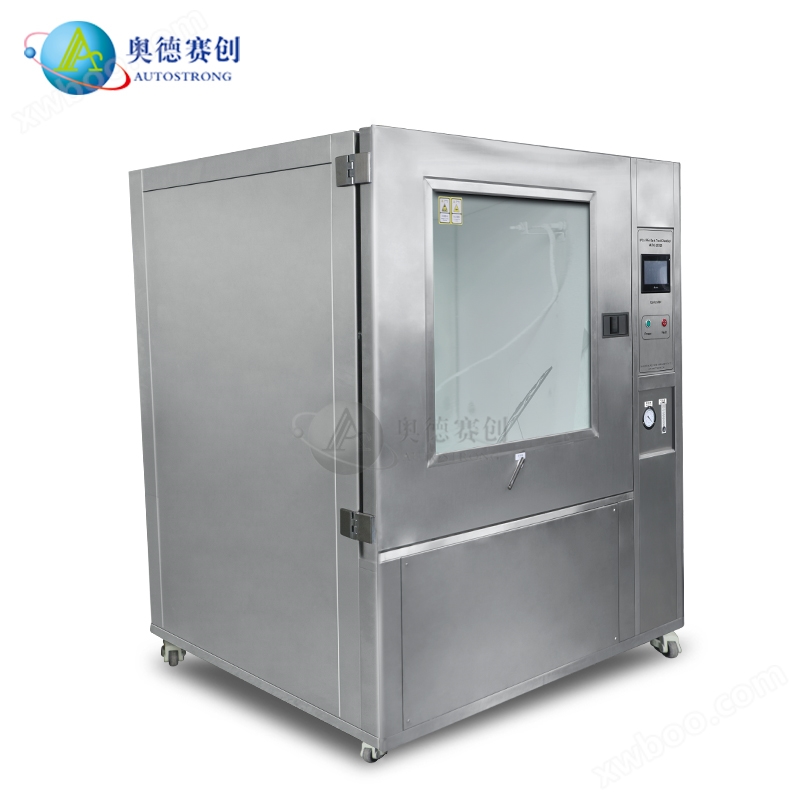

淋雨试验箱厂家及试验箱介绍

一、淋雨试验箱的结构

1、设备配备了一套贮水设备以供应试验所需摆管及旋管喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出。如果试验用水可以部分采用循环使用，那么经喷嘴喷出的水经过过滤之后可以回到贮水箱中重复使用。如果试验用水不可以循环使用，实验室必须考虑排水，使试验用水迅速排放，以不积水为佳。

2、淋雨试验设备选用优质不锈钢材料加工成型。设备由箱体、摆管支架、摆管传动机构、工作旋转台、电气控制部分组成。其中箱体、控制箱体采用1.5mmSUS304不锈钢发纹板制作。摆管立柱内部采用槽钢焊接，保证在摆管摆动时不晃动；设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

3、设备设计安装一套直径800㎜的摆管，摆管由不锈钢管弯制，可以作往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。摆管摆动由先进的步进电机完成，转动频率和角度及转盘的转速由可编程液晶控制器自动控制，操作简单。样品架转台采用可升降装置，呈水平方向360度旋转。整台设备设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

二、淋雨试验箱规格及参数

1、摆管摆幅：       ±60°、±90°、±180°（理论值）可调

2、SUS 304不锈钢材质；

3、摆管喷水孔径：   ?0.8㎜  ? 0.4㎜

4、每孔平均水流速度：? 0.4㎜—0.07L/min   ? 0.8㎜—0.6L/min

5、摆管喷水孔数量： R400㎜-25个  R200㎜-12个

6、设备电源：AC380V

7、水压控制：流量计

8、样品架转速：    1—4 r /min可调

9、工作室尺寸:1200×1100×1100   D×W×H

10、摆管半径：       R400㎜  R200㎜

11、试验台面尺寸：   ?300㎜（可根据客户需要设计）

12、摆管孔间距离：   50mm

三、淋雨试验箱设备特点

箱式淋雨试验设备为标准型设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验，实验室内的进水和防水设施必须安装到位。设备可以用来考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。

设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

四、淋雨试验箱用途及总体要求

淋雨试验箱主要是提供水雾试验环境，符合IP防护等级IPX3-4的试验标准，用于电工电子和灯具等样品的可靠性鉴定，该设备满足GB/T4208-2008 标准和GB/T 2423.37-2006标准规定的试验要求。

五、使用条件

1、大气压力：86~106KPa（860~1060mbar）

2、电源要求：AC380（ ±10%）V/50HZ   三相五线制

3、预装容量：4 KW

4、相对湿度：25%~75%；

5、温度范围：15~35℃；

六、淋雨试验箱的控制系统

1、进口执行元器件；

2、无熔丝保护开关；

3、过载、漏电、全护套式接线端子，具有自动关机等保护；

4、本套箱式淋雨设备采用可编程液晶控制器控制摆管的摆动角度、摆动频率、转台的转速，及时间循环设定，有效保证试验按标准运行；控制系统配备施耐德执行元器件；

5、摆管和转台分别独立的控制系统；

6、时间设定分别控制几个独立的系统；
