概述:

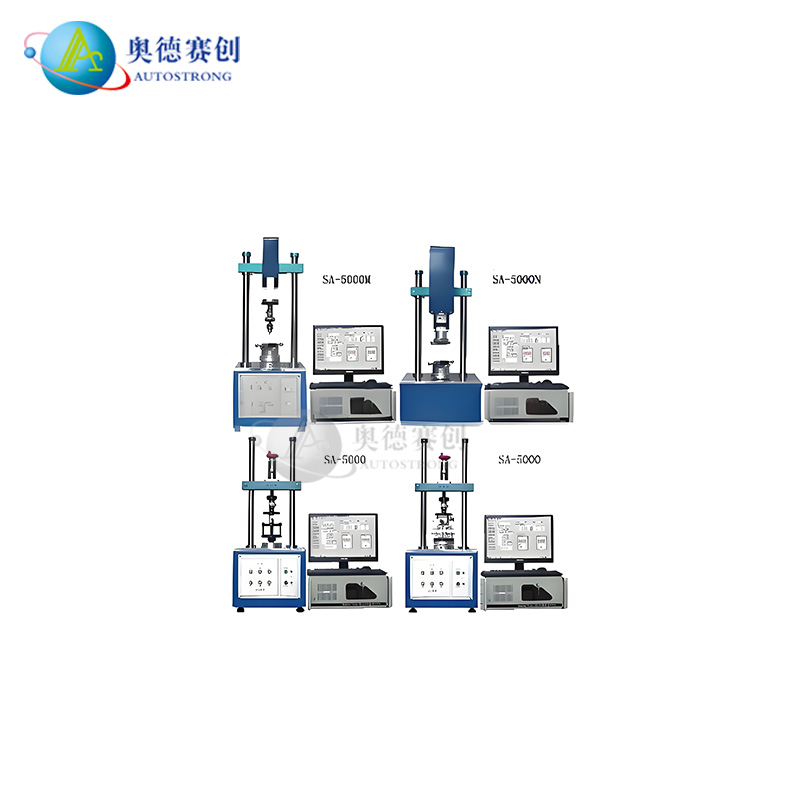

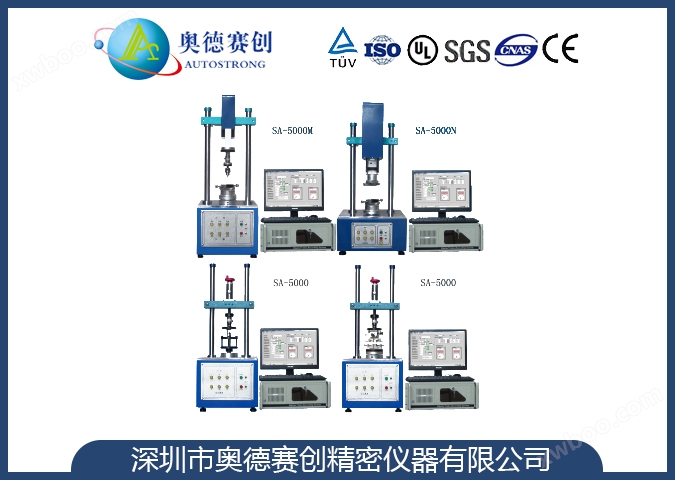

电脑扭力试验机(www.hkauto-sz.com)适用于各种产品之相关扭力测试。 NB转轴、手机(单体转轴扭力、成品扭转寿命试验)、LCD Monitor脚座、旋转开关之扭力测试及扭力寿命试验。采用Windows中文视窗画面设定操作简单。
电脑扭力试验机性能特点:

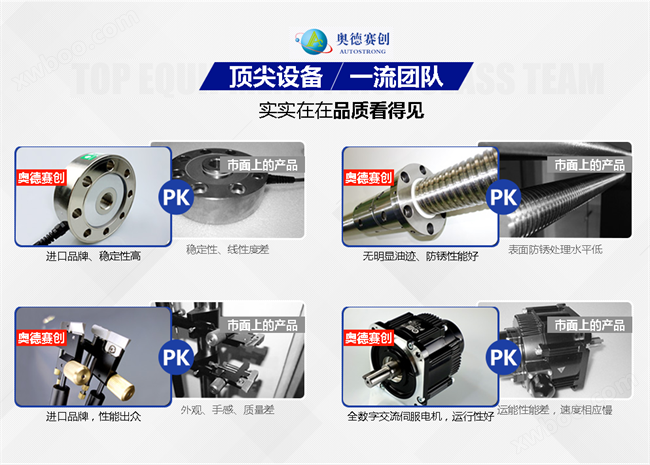

1、驱动系统采用日本松下伺服电机及驱动器:精度高、性能稳定;
2、由电脑画面设定测试条件,且储存;
3、可直接测试每个角度之扭力值变化(扭力-角度曲线变化图);
4、同时显示扭力-角度曲线图及扭力衰减寿命曲线图;
5、可储存及列印多种图形(扭力-角度曲线图及扭力衰减寿命曲线图、检验报表);
6、检验报表自动列印,并可转档输出或透过网络直接输出;
7、可输入测试上下限值,超出规格机器会自动停止;
8、可设定扭力值:正扭力、反扭力、正扭力+反扭力;
9、测试走行方向:正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程。
力角度曲线图:
1、可直接记录每个角度之扭力值变化;(X轴代表角度、Y轴代表扭力)
2、每一量测图形皆可由十字游标追踪轨迹,判读对应之扭力及角度值,最小精度0.1度;
3、曲线由电脑自动储存:可随时放大缩小、一张纸可任意指定放置N个曲线图;
4、卷轴式曲线图显示:可任意浏览曲线图。
寿命曲线图:
1、报表抬头内容可自由设定;
2、报表上可显示每条曲线之最大值、最小值、平均值;
3、报表上可显示测试上、下限之规格线;
4、可设定同时显示多组寿命曲线图;
实验条件设定操作简单:
1、中文视窗画面设定操作简单;
2、测试条件皆由电脑画面设定,并可储存;
3、由下拉式选单勾选设定或直接输入数据;(含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置)
4、测定项目及规格设定:上下限规格值、可自动判定测试结果(OK或NG)。
电脑扭力试验机工作条件:
1、电源:AC220V ;
2、环境温度:20℃±10℃;
3、相对湿度:不大于85%;
4、无强烈的电磁干扰及粉尘。
电脑扭力试验机技术参数:
机台两柱内距 240mm/400mm
最大测试扭力 10kgf·cm、50kgf·cm、200kgf·cm
最小显示扭力 1gf·cm、10gf·cm、20gf·cm
最小显示角度 0.1度
最大测试角度 无限制
测试速度范围 0—15000度/min
驱动系统 伺服电机
外形尺寸 360×D260×H940mm/W560×D360×H1140mm
机 台 重 量 75kgf/95kgf
电脑扭力试验机设备基本配置:
1、主机 1台
2、计算机 1套
