首页 > 产品中心 > 可靠性检测设备 > PC36系列直流电阻测量仪

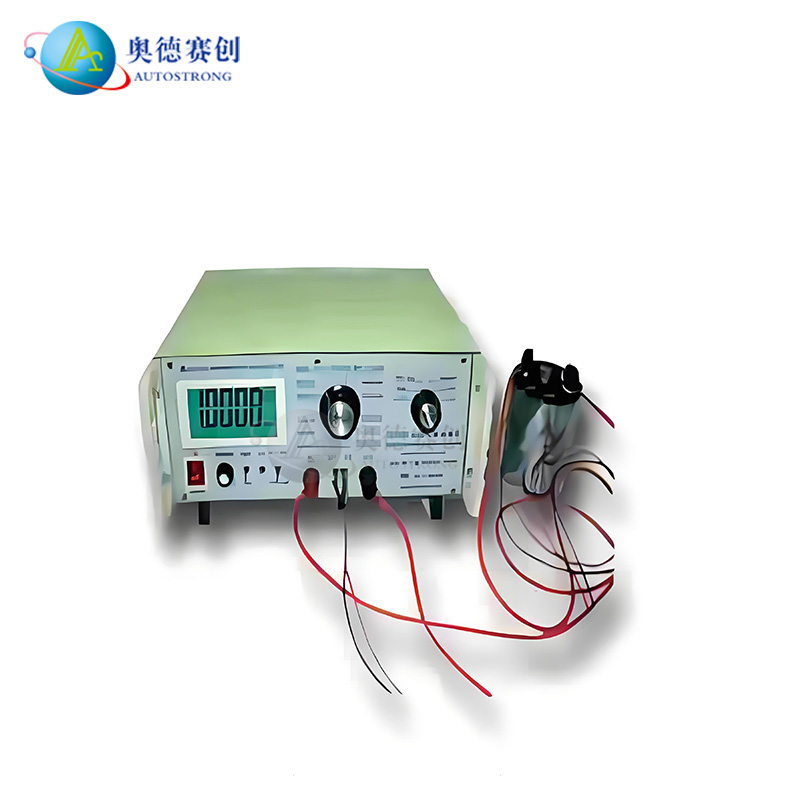

PC36系列直流电阻测量仪

简要描述:PC36系列直流电阻测量仪 测量范围:0.01μΩ-199.99(MΩ)测试电压:1000(V)精度:1重量:12(kg)规格:PC36C

  • 产品型号:可定制
  • 厂商性质:生产厂家
  • 更新时间:2023-10-31
  • 访  问  量:269
产品详情

PC36系列直流电阻测量仪

测量范围:0.01μΩ-199.99(MΩ)测试电压:1000(V)精度:1重量:12(kg)规格:PC36C
◆ PC36系列直流电阻测量仪 ◆   随着电子技术的飞速发展,数字式测量技术在电线电缆测试领域得到了越来越广泛的应用, 在现有的国家标准中,已经规定了可以采用电桥以外的其它电子测量仪器作为导体直流电阻的测试设备,可以预见在不远的将来,各种高性能的数字式直流电阻测量仪(数字式低阻计)将会逐步取代该领域中双臂电桥的地位,使得测量工作更加快速、准确、方便。直流电阻测量仪,作为一种电线电缆电性能试验的专用设备,该仪表的设计目标如下:
1.表的主要技术性能:测量范围、测量电流、准确度、灵敏度、分辨力等应全面满足国家标准 GB/T3048.2 《电线电缆电性能试验方法 第 2 部分:金属材料电阻率试验》 及 GB/T3048.4 《电线电缆电性能试验方法 第 4 部分:导体直流电阻试验》 中对电阻测试设备的各项技术要求。
2.为了方便用户操作,在仪表的附加功能中添置了 GB/T3048.2 及 GB/T3048.4 推荐的一些特殊功能及测量方法,如反向电流测量、倍率电流测量、热电势平衡、导线温度校正等功能。
3.仪表有几种派生型号,以适应不同规格电线电缆生产厂的需要。仪表的技术指标和功能设置以适应标准的要求为主,以满足用户的需要为主,做到既是充分的又是必要的,力争实现较高的性能价格比。
经过一年多时间的研制、试用和改进,该仪表已正式面世 , 其间得到了上海电缆研究所与上海南洋电材有限公司的大力支持和帮助。经测试,仪表的技术性能wan全达到了设计目标。本文主要介绍该仪表的特点、研制工作中所克服的技术难点、仪表的主要技术性能、附加功能、基本参数以及实际使用效果。
1 主要技术性能 1.1 测量范围及分辨力 在 GB/T3048.2 5.2.1 条规定了导体电阻测量的下限值为 10 -5 Ω,这个看似简单的要求给仪表的设计带来了新的挑战, 10 -5 Ω数量级的电阻是个什么概念?截面在 172mm 2 至 1724mm 2 范围内的 1m 长的铜导线在 20 ℃ 时的电阻值就落在 10 -5 Ω数量级范围内 ( 10.0—99.9 μΩ ) , 考虑到GB/T3048.2 中电阻率测试允许wu差 0.15% 及 GB/T3048.4 中导体电阻测试允许wu差 0.5% 的要求,仪表读数的有效位应不少于 4 位,( 3 位有效读数在最不利的情况下,最后一位变化 1 个字的量化wu差,可能造成 1% 的测量wu差),这就要求仪表的最高分辨力达到 10 -8 Ω( 0.01 μΩ)。
综观现有的数字式低阻表 , 水平最高的如 SB2232 型直流电阻测量仪、 ZY9858 型数字微欧计等,其zui低量程为 2 m Ω, 最高分辨力为 0.1 μΩ, 如果测量截面超过 172mm 2 1m 长的铜导线,电阻值在 100 μΩ以下, 仪表读数仅有 3 位有效数字,示值仅为该档量程的 1/20 以下,这显然是不能符合测量准确度要求的。由此可见,现有的数字式低阻表的测量范围和分辨力尚不能满足全系列电线电缆的测量要求,必须进一步提高。  直流电阻测量仪设置了 200 μΩ量程 , 是现有产品的十分之一 , 该量程的分辨力为 0.01 μΩ,是现有产品的十倍,当被测电阻大于或等于 10 -5 Ω时,仪表保证有 4 位以上的有效读数,可以满足 全系列电线电缆的测量要求 。
1.2 测量灵敏度 电线电缆测试人员都知道,要提高电桥测量结果的分辨力有两个途径,其一是加大测量电流,其二是提高电桥的指零装置 — 检流器的灵敏度,在数字式低阻表中情况也大致如此。由于电流加热效应以及标准电阻容许流过电流值的限制,测量电流的提高幅度是有限的,最大值在 10A 左右,根据欧姆定律: R=U / I ,在 I = 10A 的测量电流下,仪表的电阻测量分辨力要达到 0.01 μΩ,仪表的电位端电压灵敏度必须达到 0.1 μ V , 比现有的数字式低阻表的最高电压灵敏度 1 μ V 提高了 10 倍。为了达到这个目标,本 仪表的设计者采用zuiji术特制了高灵敏、低噪声的纳伏放大器,其电位输入端的最高灵敏度为 70.7nV ( 0.0707 μ V ) ,就电压灵敏度与噪声特性这一点来说,本仪表已经达到了 6 1/2 位高性能数字电压表所能达到的水平。高灵敏度放大器的作用就如同给电桥的检流器前加装了一台灵敏度ji高的光电放大器一样,实现了测量电流与同类仪表相同,而分辨力却提高 10 倍的目标。   直流电阻测量仪(数字式低阻表,数字式微欧计,数字式电桥)执行标准:Q/AEXJ3
名称基本参数适用范围 出厂价主要功能特点PC36A直流电阻测量仪范围:0.01μΩ-199.99Ω
电流:0.707mA-14.1A
体积:360×400×133mm
重量:12kg全系列电线电缆导体电阻、金属材料电阻率精密测量,分流电阻、接触电阻精密测量。可取代QJ36、QJ19、QJ57等电桥。 本厂zhuan利新产品,技术性能全面满足GB/T 3048.4的要求,是电线电缆导体电阻测量专用设备,双臂电桥的更新换代产品。测量灵敏度与分辨力比现有产品提高了10倍,测100mm2截面1m长铜导线电阻,有5位有效读数。可按需要选择测量电流,并根据国家标准的要求特设了倍率电流、反向电流测量,热电势平衡、温度校正等功能。操作简捷、快速精确。准确度等级:0.04、0.05、0.1级,41/2位数字显示,字高35mm,带背光。PC36C直流电阻测量仪  测量范围、测量电流、体积、重量与PC36A相同。具有铜、铝导线温度校正功能(15-25℃)。PC36B直流电阻测量仪范围:0.1μΩ-1999.9Ω
电流:70.7μA-1.41A
体积:320×280×133mm
重量:5kg电线电缆导体电阻、金属材料电阻率精密测量,分流电阻、接触电阻精密测量。可取代QJ57、QJ19、QJ23、QJ44等电桥。 直流电阻测量仪测量范围、测量电流、体积、重量与PC36B相同。具有铜、铝导线温度校正功能(15-25℃)。
