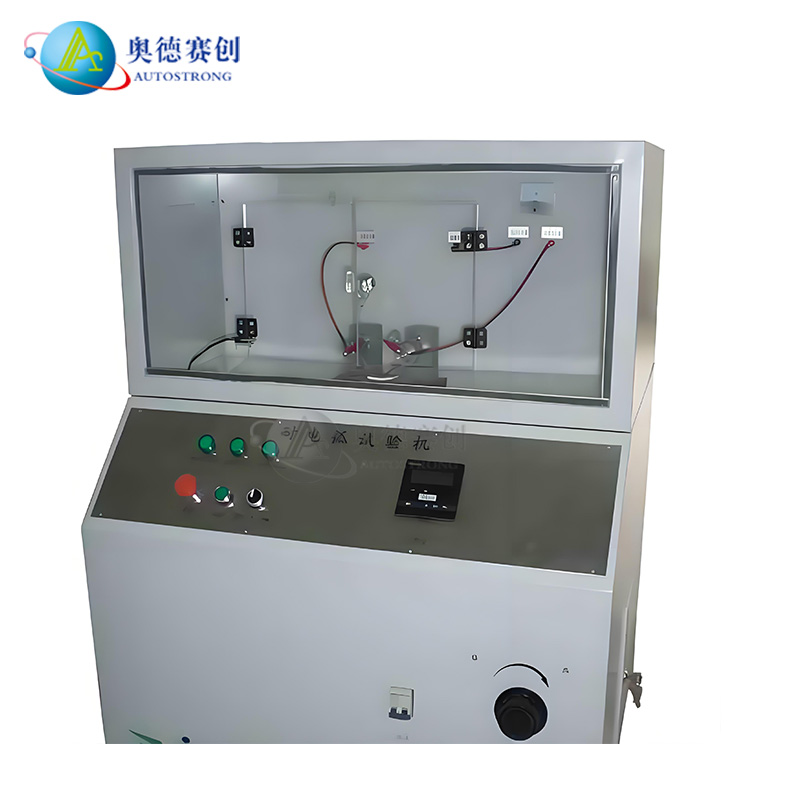

微机控制-耐电弧测试仪

简要描述:微机控制-耐电弧测试仪 GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》(等同IEC 61621-1997)及ASTM D495等标准的要求设计制造的,并符合IEC 149、UL 746A等试验方法

  • 产品型号:NDH-A
  • 厂商性质:生产厂家
  • 更新时间:2023-10-31
  • 访  问  量:356
产品详情
高电压小电流试验仪(耐电弧试验仪)-计算机控制
产品名称:微机控制-耐电弧测试仪
产品型号:NDH-A
满足标准:GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》(等同IEC 61621-1997)及ASTM D495等标准的要求设计制造的,并符合IEC 149、UL 746A等试验方法
一 概述
主要适用范围及功能:
本试验机是按照应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定,主用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试;
本试验机由计算机控制运行,可以显示当前实验状态及实验时间,实验结束后并保存当前实验数据,并可打印.标准实验报告。
二 功能特点
1 本机为上下一体结构,下部为操作系统,上部为试验箱。
2 本产品采用最新智能控制技术,通过选择程序(IEC或ASTM)可自动进行试验,并在电脑上显示试验过程和结果。
3 安全性能良好,抗干扰能力强,测试精度高。
三 主要技术参数
1 电弧通断时间误差:小于 ±10ms
2 调压器容量:2kVA
3 额定试验电压:12.5kV
4 试验电压精度:±3%
5 电流控制精度:±10% 电流测量精度:1.5%
6 电极对试样压力:(0.5±0.05)N
7 电极材料:钨棒
8 电极距离:(6.35±0.1)mm(IEC)
               (6.0±0.1)mm(ASTM)
9使用环境温度:(23±2)℃
10 使用环境湿度:(50±5)%
11 电源:220V±5% 50Hz 10A
12 试验    方法:   国标/美标/10 mA 连续/20 mA 连续/30 mA连续/40 mA连续
13 试验程序如下:
程序段
电弧电流
mA
电弧通断时间s
各程序段持续时间s
试验总时间s


IEC 61621
ASTM D495


1
10
1/8s 7/8s
1/4s 7/4s
60
60
2
10
1/4s 3/4s
1/4s 3/4s
60
120
3
10
1/4s 1/4s
1/4s 1/4s
60
180
4
10
连续通
60
240
5
20
连续通
60
300
6
30
连续通
60
360
7
40
连续通
60
420
四 配置
序号
名称
数量
备注
01
耐电弧测试仪
一台

02
电极系统
一套

03
电极支座
一套

04
电源电缆
一套

05
接地放电棒
一支

06
电流毫安表
一台

07
电脑测控软件
一套

08
试样架
一支

09
电极距离标准块
2块

10
角度标准块
2块

11
陶瓷片
2片

12
喷墨打印机
1台
品牌
13
计算机
1台
品牌
14
使用说明书
1份

15
合格证
1份
